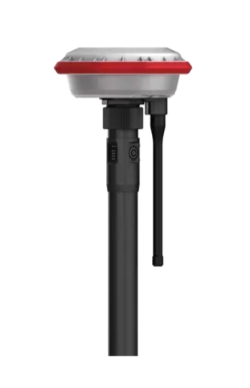

RTK Module XAG GNSS RTK Fix Station – это элемент базовой станции XAG GNSS RTK Fix. Фиксированная опорная станция обеспечивает точность позиционирования устройств XAG на сантиметровом уровне при выполнении полевых работ. Она поддерживает каждую миссию надежными данными и предлагает комплексное решение для точных задач, позволяющее оставаться на связи с разнообразным интеллектуальным сельскохозяйственным оборудованием. XRTK, солнечные панели и держатель. Оборудование имеет систему автономного питания. Днем станция питается от солнечных панелей, а в ночное время – – от встроенного аккумулятора, обеспечивающего 7 часов непрерывной работы.

Устройство оснащено встроенной мультистандартной системой позиционирования GNSS, работающей с BDS/GPS/GLONASS/Galileo, и поддерживает связь с дронами через GSM/WCDMA/LTE/WiFi.

Для бесперебойной работы станции место ее установки подбирается так, чтобы она находилась в зоне стабильной мобильной связи сети 3G/4G в диапазоне покрытия 50-60 км от работающей техники. При плохом покрытии сети можно использовать специально разработанные терминалы локальной связи через WiFi.

Область применения

Базовая станция XAG GNSS RTK Fix легко подключается к разным устройствам и может подавать сигнал для работы всего оборудования XAG: всех моделей агродронов, беспилотников для дистанционного зондирования, системы автопилотирования, наземных роботов.

Технические характеристики

Физические свойства

• Размеры: XRTK: 154х83,6 мм. Солнечная панель: 465х350х18

• Вес: <1,5 кг (батарея не входит)

• Рабочая температура: -20°C~ 65°C

• Температура хранения: -40°C~ 85°C

• Относительная влажность: 100%, Конденсация

• Степень защиты: IP67 (с установленным аккумулятором)

• Срок эксплуатации: > 3 года

Связь

• Отслеживание сигнала:

BDS:B1I/B2I/B3I/B1C/B2a

GPS:L1/L2/L5

GLONASS:L1/L2

Galileo:E1/E5a/E5b

QZSS:L1/L2/L5

• Точность и надежность: Горизонтальная точность RTK: ± 10мм + 1 ppm (RMS). Вертикальная RTK: ± 15 mm + 1 ppm (RMS)

• Диапазон частот 2,4 ГГц 2,400-2,4835 ГГц

• Диапазон частот мобильной сети:

GSM:B2/B3/B5/B8

WCDMA:B1/B2/B4/B5/B6/B8/B19

LTE-FDD:B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/

LTE-TDD:B38/B39/B40/B41

• Интерфейс связи: Один CAN интерфейс, один Bluetooth, три модуля связи

• Внешний аппаратный интерфейс: Один интерфейс питания, три интерфейса SIM-карты

• Внешний программный интерфейс: Интерфейс между хостом и сервером CORS соответствует протоколу Ntrip

Солнечная панель

• Емкость аккумулятора 10400 mAh

• Номинальное выходное напряжение 14,4 В

• Напряжение зарядки панели 18~22 В

• Максимальное потребление напряжения < 20 Вт

• Время работы: < 7 часов
